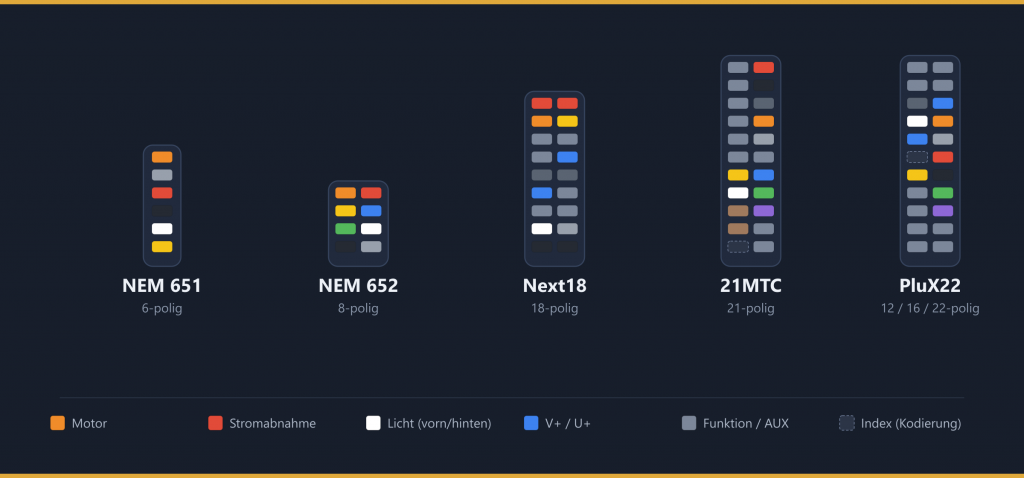

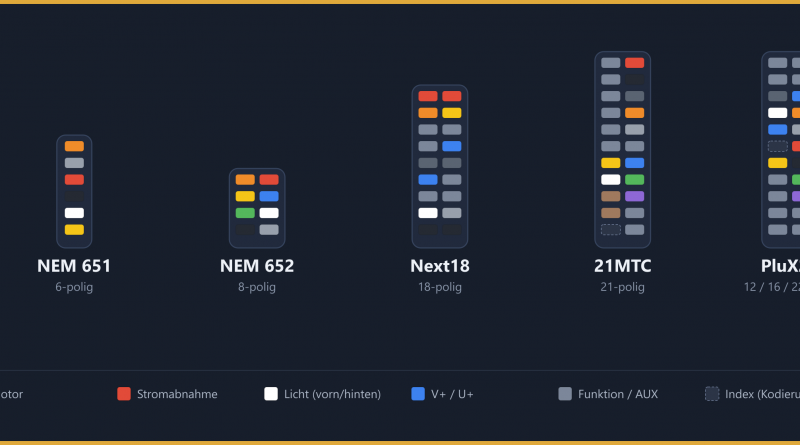

Decoder-Schnittstellen erklärt: NEM 651, NEM 652, Next18, 21MTC und PluX

Ein Digital-Decoder wird über eine Schnittstelle mit dem Fahrzeug verbunden. Sie legt fest, welche Kontakte für Motor, Stromabnahme, Licht und Zusatzfunktionen zuständig sind, und sorgt dafür, dass der Decoder eingesteckt und nicht eingelötet werden muss. Dieser Überblick zeigt die fünf gängigen Bauformen NEM 651, NEM 652, Next18, 21MTC und PluX mit ihrer Belegung und den wichtigsten Einbauhinweisen.

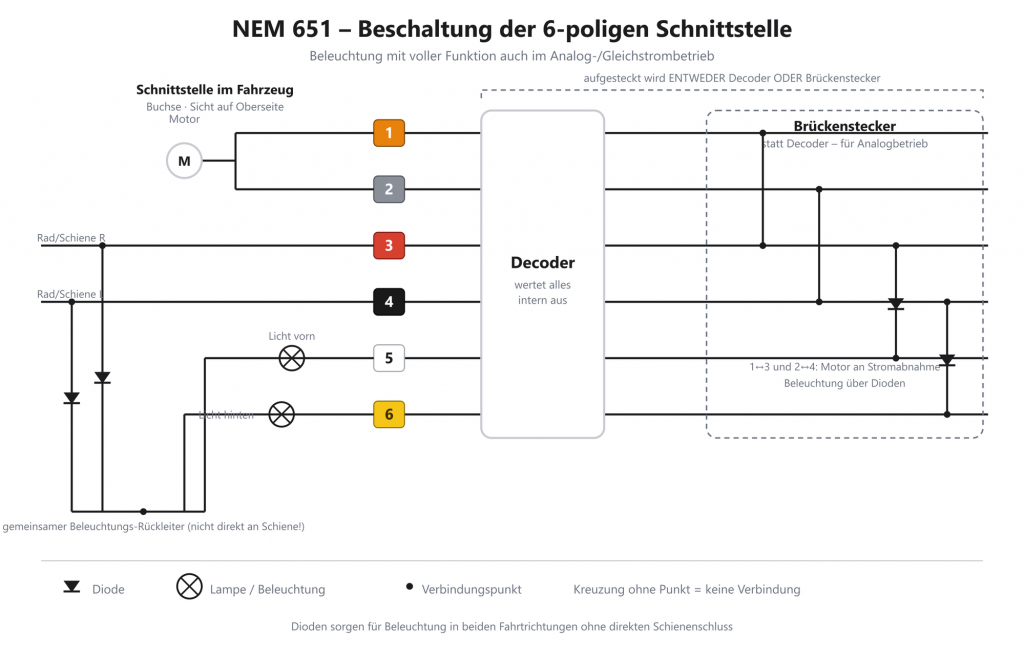

NEM 651: sechs Kontakte für kleine Fahrzeuge

NEM 651 hat sechs Kontakte in einer Reihe bei einem Rasterabstand von nur 1,27 mm. Diese kompakte Bauform passt in viele ältere Spur-N-Loks.

Kontakt	Farbe	Funktion
1	orange	Motoranschluss 1 (plus), vorwärts (Fahrtrichtung 1)
2	grau	Motoranschluss 2 (minus)
3	rot	Stromabnahme rechts
4	schwarz	Stromabnahme links / GND
5	weiß	Beleuchtung vorn (Spitzenlicht)
6	gelb	Beleuchtung hinten (Rücklicht)

Einen eigenen gemeinsamen Pluspol für die Beleuchtung gibt es bei NEM 651 nicht, zusätzliche Funktionsausgänge ebenfalls nicht. Die Schnittstelle deckt Motorsteuerung und fahrtrichtungsabhängiges Licht ab.

Die MOROP-Empfehlung nennt für einen Standarddecoder mindestens 20 x 10 x 4 mm Einbauraum. Die Kontakte sind für 0,5 A Dauerstrom ausgelegt. Wie viel der Decoder selbst verträgt, steht in seiner Anleitung.

Wofür sich NEM 651 eignet

NEM 651 ist klein und einfach. Viele ältere Spur-N-Loks lassen sich damit ohne Löten digitalisieren, und passende Decoder gibt es weiterhin von mehreren Herstellern.

Wo NEM 651 an Grenzen stößt

Der Funktionsumfang ist knapp. Schaltbares Schlusslicht, Führerstandslicht oder weitere Lichtfunktionen brauchen zusätzliche Kabel, die meist direkt am Decoder angelötet werden. Für Sound fehlen Lautsprecherkontakte, ein Sounddecoder braucht dafür separate Anschlüsse.

Einbaurichtung beachten

Der sechspolige Stecker hat keine wirksame mechanische Kodierung und passt bei vielen Loks auch um 180 Grad verdreht. Prüfen Sie vor dem Einbau die Markierung für Pin 1. Sitzt der Decoder falsch herum, kommt es meist zu Fehlfunktionen. Nehmen Sie die Lok dann sofort vom Gleis. Umgesteckt wird nur bei abgeschalteter Gleisspannung.

Quelle: MOROP NEM 651 (PDF)

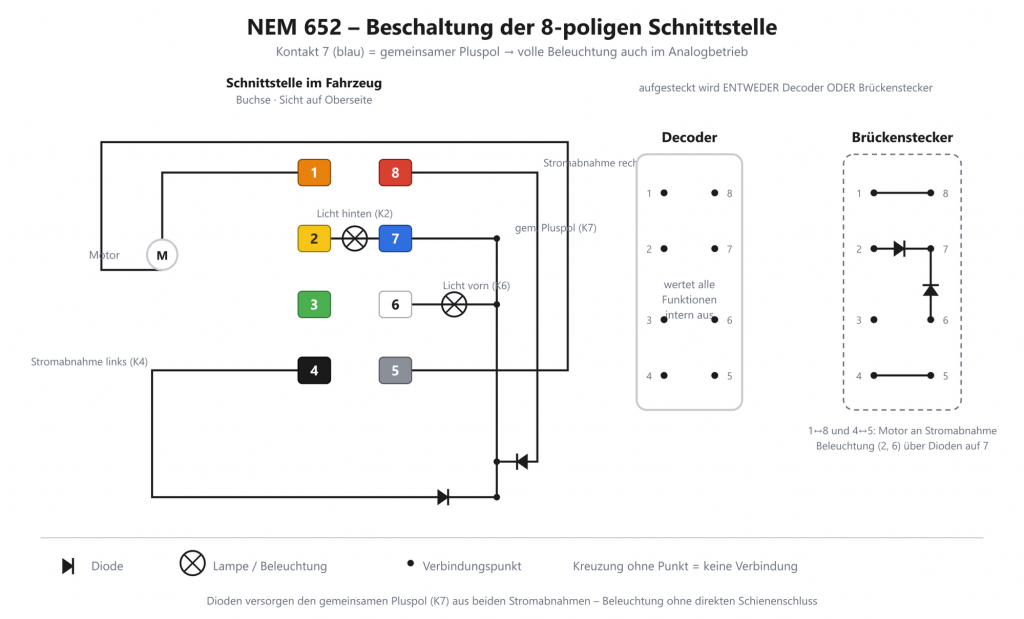

NEM 652: acht Pole für ältere H0-Lokomotiven

NEM 652 hat acht Kontakte in zwei Reihen bei einem Rasterabstand von 2,54 mm. Die Schnittstelle war über viele Jahre in H0-Lokomotiven üblich und steckt heute noch in zahlreichen älteren Modellen.

Kontakt	Farbe	Funktion
1	orange	Motor 1 (+)
2	gelb	Beleuchtung hinten (−)
3	(grün)	ohne Belegung / Zusatzfunktion
4	schwarz	Stromabnahme links
5	grau	Motor 2 (−)
6	weiß	Beleuchtung vorn (−)
7	blau	gemeinsamer Leiter Beleuchtung (+)
8	rot	Stromabnahme rechts

Kontakt 3 ist laut Norm grundsätzlich frei. Der Fahrzeughersteller darf ihn für eine Zusatzfunktion nutzen, muss die Belegung dann aber dokumentieren.

Der gemeinsame Pluspol ist der wichtigste Unterschied zur NEM 651, weil sich die Beleuchtung damit sauberer anschließen lässt. Die Zahl der Funktionen bleibt im Vergleich zu modernen Schnittstellen trotzdem gering.

Die MOROP-Empfehlung nennt mindestens 31 x 18 x 7 mm für einen normalen Decoder und 38 x 18 x 7 mm für Sounddecoder. In der Lok muss zusätzlich Platz für Stecker und Kabelbaum sein.

Decoder mit Kabel oder direkt auf der Buchse

Viele NEM-652-Decoder haben einen Kabelbaum mit achtpoligem Stecker, sodass der Decoder an einer freien Stelle im Gehäuse sitzen kann. Es gibt auch Ausführungen mit direkt angebrachten Stiften. Der Kabelbaum ist flexibler beim Einbau, braucht aber mehr Platz. In engen Loks können sich die Kabel zwischen Gehäuse und Antrieb verklemmen.

Sound mit NEM 652

Die achtpolige Schnittstelle hat keine Lautsprecherkontakte. Ein Sounddecoder lässt sich bei genügend Platz trotzdem einsetzen, der Lautsprecher wird dann direkt am Decoder angeschlossen. Auch ein Energiespeicher braucht meist zusätzliche Lötverbindungen. Die genaue Beschaltung hängt vom Decoder ab.

Quelle: MOROP NEM 652 (PDF)

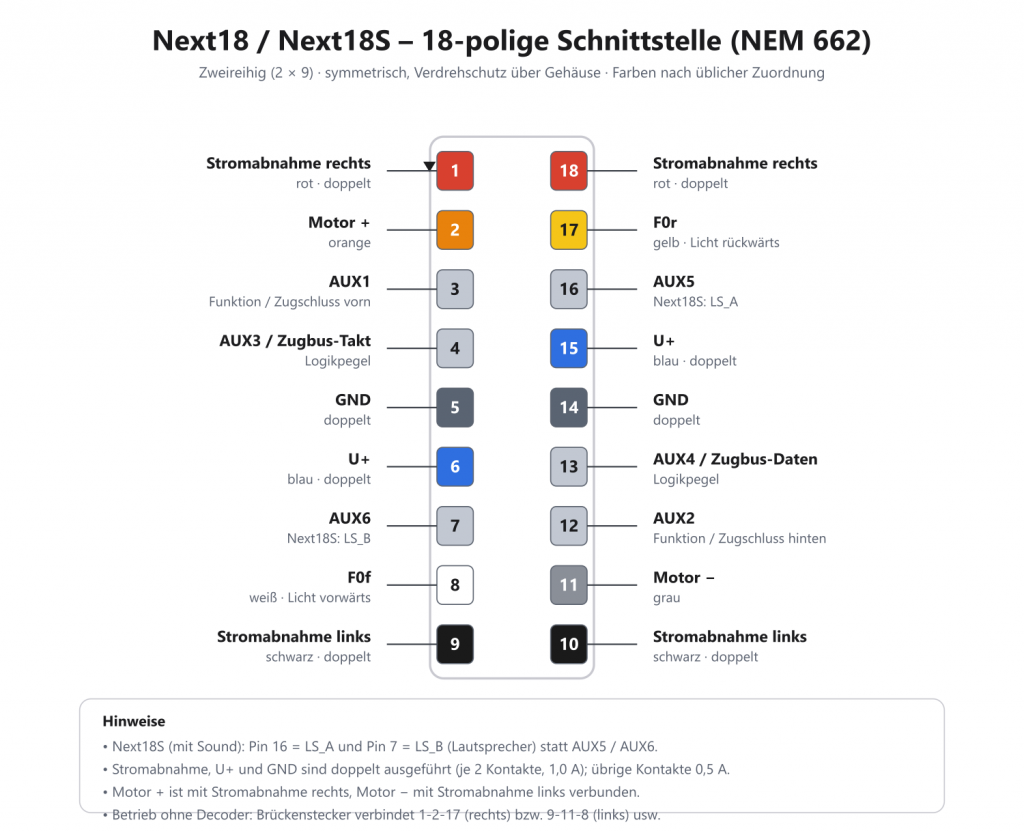

Next18 und Next18S: kompakt und modern

Next18 ist für Fahrzeuge mit wenig Platz gedacht und vor allem in Spur N und TT verbreitet, teils auch in kleineren H0-Modellen. Der Decoder trägt eine gekapselte Stiftleiste mit 18 Kontakten, die passende Buchse sitzt auf der Fahrzeugplatine. Ein Kabelbaum entfällt, der Decoder liegt direkt auf der Lokplatine oder in einem vorgesehenen Einbauraum.

Next18 oder Next18S

NEM 662 unterscheidet zwei Varianten. Next18 ist für normale Lok- und Funktionsdecoder gedacht, Next18S hat zusätzlich Lautsprecheranschlüsse für Sound. Beide nutzen denselben 18-poligen Steckverbinder, unterscheiden sich aber in Belegung und Baugröße. Next18 darf maximal 15 x 9,5 x 2,9 mm messen, Next18S bis 25 x 9,5 x 4,1 mm. Setzen Sie einen Decoder nur nach den Angaben des Fahrzeugherstellers ein. Ein Next18S-Sounddecoder kann für einen reinen Next18-Einbauraum zu groß sein.

Mögliche Funktionen

Neben Motor und Licht sieht die Norm bis zu acht Funktionsausgänge vor. Nutzen muss die kein Decoder und kein Fahrzeug vollständig. Ein Decoder kann AUX1 bis AUX6 anbieten, während die Lokplatine nur zwei davon verdrahtet. Ein Blick in beide Anleitungen lohnt sich vor dem Kauf.

Vorteile in Spur N

In Spur N ist Next18 heute eine der praktischsten Schnittstellen. Der Decoder wird ohne Kabel aufgesteckt und kann getrennte Spitzen- und Schlusslichter, Führerstandslicht und weitere Funktionen ansteuern. Bei Next18S laufen auch die Lautsprecherleitungen über die Schnittstelle, sofern der Lautsprecher schon mit der Platine verbunden ist. Zusätzliche Lötstellen am Decoder entfallen dann.

Beim Einstecken vorsichtig sein

Die Kontakte sind klein und empfindlich. Setzen Sie den Decoder gerade an und drücken Sie ihn gleichmäßig ein. Fassen Sie ihn an den Platinenrändern und nicht an einzelnen Bauteilen. Eine Metallpinzette ist ungeeignet, weil sie abrutschen und einen Kurzschluss auslösen kann.

Quelle: MOROP NEM 662 (PDF)

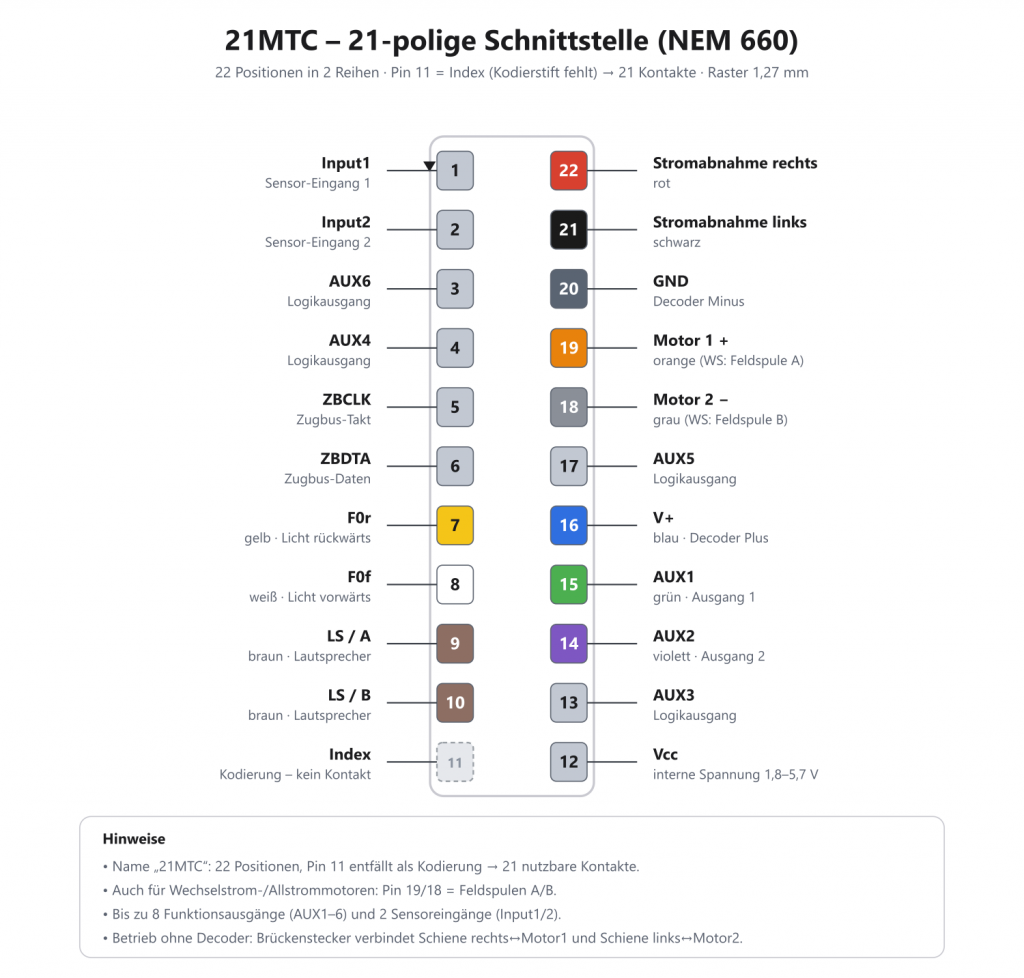

21MTC: viele Funktionen für H0

21MTC ist vor allem in H0 verbreitet. Der Name führt anfangs in die Irre, denn die Leiste hat zweireihig 22 Positionen. Eine davon dient nur der Kodierung und bleibt ohne Kontakt, sodass 21 nutzbare Kontakte übrig bleiben.

Bei 21MTC sitzt die Stiftleiste auf der Fahrzeugplatine, der Decoder trägt die Buchse und wird aufgesteckt. Die fehlende Position verhindert ein verdrehtes Aufstecken. Trotzdem darf der Decoder nicht um eine Reihe versetzt sitzen.

NEM 660 sieht bis zu acht Funktionsausgänge und mehrere Sensoreingänge vor, je nach Ausführung auch mehr. Anschlüsse für Lautsprecher, Decoderplus und Decodermasse gehören dazu. Die Decodergröße ist auf höchstens 30 x 15,5 x 6,5 mm begrenzt.

Verstärkte Ausgänge und Logikausgänge

Wichtig ist der Unterschied zwischen verstärkten Ausgängen und Logikausgängen. Ein verstärkter Ausgang schaltet eine LED oder einen kleinen Verbraucher direkt, solange die zulässige Stromstärke eingehalten wird. Ein Logikausgang liefert nur ein Steuersignal und braucht eine Verstärkerschaltung auf der Lokplatine.

Bei älteren Fahrzeugen und Decodern wurden einzelne AUX-Anschlüsse unterschiedlich umgesetzt. Prüfen Sie vor einem Decodertausch, ob alter und neuer Decoder dieselbe Art von Ausgängen bieten. Ein mechanisch passender Decoder kann trotzdem einzelne Lichtfunktionen falsch ansteuern.

21MTC und Sound

Lautsprecheranschlüsse gehören zur Schnittstelle, ein Sounddecoder lässt sich also direkt mit einem vorhandenen Lautsprecher verbinden. Auch Anschlüsse für einen Energiespeicher und Sensorfunktionen sind vorgesehen. Ob die Lok sie nutzt, hängt von der Fahrzeugplatine ab.

Quelle: MOROP NEM 660 (PDF)

PluX: eine Familie in mehreren Größen

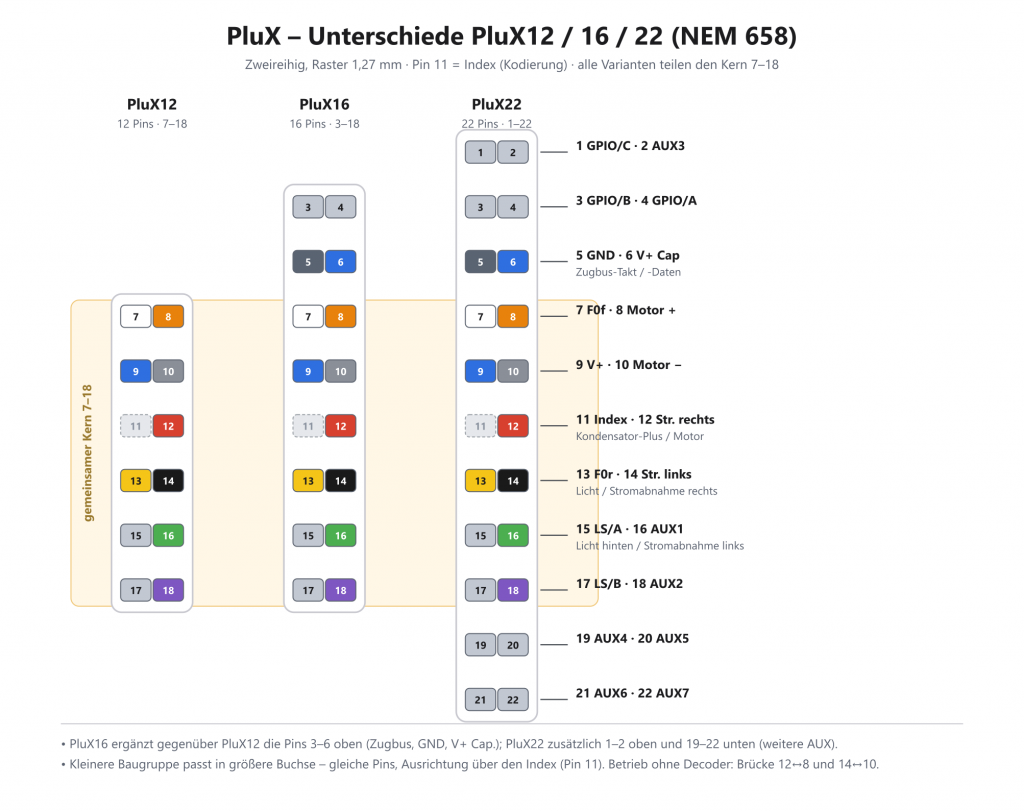

PluX ist ein Sammelbegriff für mehrere Ausführungen mit unterschiedlichem Funktionsumfang. NEM 658 beschreibt PluX12, PluX16 und PluX22. Die Buchsenleiste sitzt auf der Fahrzeugplatine, der Decoder trägt die Stifte auf seiner Unterseite. Damit ist die Anordnung gegenüber 21MTC umgekehrt. Eine Position ist blockiert und dient als Kodierung, sodass der Decoder nur in der richtigen Lage passt.

Die Zahl im Namen steht für die Größe des Steckverbinders. Alle Varianten teilen den mittleren Kontaktbereich (Pins 7 bis 18), die größeren ergänzen ihn oben und unten um weitere Anschlüsse.

PluX12

PluX12 hat einen überschaubaren Funktionsumfang und war für kleinere Decoder gedacht. Für Neuentwicklungen empfiehlt die MOROP-Norm PluX12 nicht mehr. In vorhandenen Fahrzeugen bleibt die Schnittstelle nutzbar.

PluX16

PluX16 ist kompakter als PluX22 und bietet mehr Anschlüsse als die alten achtpoligen Schnittstellen. Sie passt für Fahrzeuge mit wenig Platz und moderatem Funktionsbedarf. Achten Sie auf die Bezeichnung, denn in älteren Unterlagen taucht auch PluX16-S auf. Diese Soundvariante wird für neue Anwendungen ebenfalls nicht mehr empfohlen.

PluX22

PluX22 bietet innerhalb der Familie den größten Funktionsumfang, mit mehreren verstärkten Ausgängen, Lautsprecheranschlüssen, Logikanschlüssen und einem Anschluss für Speicherkondensatoren. Damit passt sie gut zu H0-Loks mit viel Beleuchtung und Sound, etwa für schaltbare Spitzen- und Schlusslichter, Führerstands- und Maschinenraumlicht oder Rangierlicht. Welche Funktionen wirklich vorhanden sind, hängt wieder von Lok und Decoder ab.

Sind die PluX-Varianten kompatibel?

PluX ist so ausgelegt, dass ein kleinerer Decoder unter bestimmten Bedingungen auch in eine größere Buchse passt. Funktionen, für die ihm Kontakte fehlen, bleiben dann ungenutzt. Umgekehrt kann ein größerer Decoder auf eine kleinere Buchse gesetzt werden, wenn die Fahrzeugplatine die nötigen Leerbohrungen und genug Platz bietet. Auch dann sind nicht alle Funktionen verfügbar. In der Praxis sollten Sie nur Kombinationen verwenden, die der Hersteller freigibt. Einbauraum und Bauteillage können einen größeren Decoder ausschließen.

Quelle: MOROP NEM 658 (PDF)

21MTC und PluX22 nicht verwechseln

Beide sehen ähnlich aus, mit zweireihigem Steckverbinder und einer freien Kodierposition. Kompatibel sind sie trotzdem nicht. Der klarste Unterschied liegt auf der Fahrzeugplatine.

• 21MTC: Stifte auf der Lokplatine, Buchse am Decoder.
• PluX: Buchse auf der Lokplatine, Stifte am Decoder.

Ein Adapter ist theoretisch möglich, braucht aber Platz, und Kontaktbelegung wie elektrische Eigenschaften müssen zusammenpassen. In einer engen Lok ist das meist keine gute Lösung.

Warum die Schnittstelle allein nicht reicht

Die passende Schnittstelle ist erst der Anfang. Zwei Decoder mit demselben Anschluss können sich technisch stark unterscheiden. Diese Punkte gehören vor den Kauf geprüft.

Motorstrom

Der Decoder muss den Motorstrom der Lok verkraften. Ältere Motoren ziehen beim Anfahren oder Blockieren oft deutlich mehr als im normalen Betrieb. Die Belastbarkeit der Kontakte sagt nichts über die zulässige Last des Decoders. Maßgeblich ist die Angabe des Decoderherstellers.

Größe des Decoders

Jede Norm nennt Maximalmaße. Der Platz in der einzelnen Lok kann kleiner sein oder durch Kabel und Gehäuse eingeschränkt werden. Gerade in Spur N sollten Sie den vorhandenen Decoder ausmessen oder mit der Maßzeichnung des neuen vergleichen.

Funktionsausgänge

Ein Decoder kann mehr Ausgänge haben, als die Lok nutzt, und die Lokplatine kann Funktionen vorbereiten, die der Decoder nicht liefert. Auch die Art des Ausgangs zählt. Ein Logikausgang funktioniert nur mit passender Verstärkerschaltung auf der Platine.

Sound

Bei NEM 651 und NEM 652 werden die Lautsprecherleitungen separat angeschlossen. Next18S, 21MTC und größere PluX-Ausführungen führen die Lautsprecherkontakte über die Schnittstelle. Prüfen Sie, ob ein Lautsprecher verbaut ist und welche Impedanz der Decoder erwartet.

Energiespeicher

Moderne Schnittstellen führen Decoderplus und Decodermasse heraus, sodass sich ein Energiespeicher über die Platine anschließen lässt. Der Decoder muss das unterstützen. Ein Kondensator darf nie ohne passende Ladeschaltung direkt angeschlossen werden, sonst können hohe Einschaltströme die Programmierung stören oder den Decoder beschädigen.

Eingebaute Schnittstelle erkennen

Am zuverlässigsten steht der Typ in der Anleitung der Lok, oft auch auf der Verpackung oder in der Ersatzteilliste. Bei geöffneter Lok helfen diese Merkmale.

• Sechs Kontakte in einer Reihe: meist NEM 651
• Acht Kontakte in zwei Reihen mit größerem Raster: meist NEM 652
• Sehr kleine, flache und gekapselte Buchse: Next18 oder Next18S
• Zweireihige Stiftleiste auf der Lokplatine: meist 21MTC
• Zweireihige Buchsenleiste auf der Lokplatine: meist PluX

Bei Unsicherheit suchen Sie die Artikelnummer der Lok zusammen mit dem Wort „Schnittstelle“. Forenfotos geben Hinweise, verlässlich bleiben aber die Herstellerunterlagen.

Muss ein Decoder eingelötet werden?

Bei einer korrekt ausgeführten Schnittstelle wird der Decoder nur eingesteckt. Löten kann für Funktionen nötig sein, die nicht über den Stecker laufen. Bei älteren Schnittstellen betrifft das oft:

• zusätzliche Lichtausgänge
• Lautsprecher
• Energiespeicher
• SUSI-Module
• getrennte Schlussbeleuchtung

Bei Next18, 21MTC und PluX laufen viele dieser Verbindungen schon über die Fahrzeugplatine.

Typische Fehler beim Einbau

Decoder unter Spannung stecken

Vor dem Öffnen der Lok muss die Gleisspannung abgeschaltet werden. Bei eingeschalteter Zentrale wird nichts ein- oder ausgesteckt.

Schnittstelle falsch erkannt

21MTC und PluX22 werden besonders oft verwechselt. Auch Next18 und Next18S sollten Sie sauber auseinanderhalten.

Decoder schief aufgesetzt

Bei mehrpoligen Schnittstellen kann der Decoder um eine Reihe versetzt sitzen. Prüfen Sie vor dem Einschalten, ob alle Kontakte vollständig greifen.

Bauteile berühren das Metallgewicht

Der Decoder darf keine blanken Metallflächen berühren, ein Kurzschluss zerstört ihn sofort. Geeignet sind Kaptonband oder eine dünne isolierende Unterlage. Wickeln Sie ihn aber nicht komplett in dickes Klebeband, denn manche Bauteile werden warm und brauchen etwas Luft.

Decoder passt nur mit Druck

Das Gehäuse darf nicht auf den Decoder drücken, und keine Kabel dürfen zwischen Platine, Schwungmasse oder Antrieb geraten. Geht das Gehäuse nur mit Kraft zu, muss der Einbau geändert werden.

Welche Schnittstelle ist heute die beste?

Eine allgemeine Antwort gibt es nicht, es kommt auf Fahrzeuggröße und Funktionsumfang an.

Für moderne Spur-N-Fahrzeuge ist Next18 sehr gut geeignet, für Soundmodelle Next18S. NEM 651 bleibt für ältere Spur-N-Modelle wichtig, bietet aber weniger Funktionen.

In H0 sind 21MTC und PluX22 weit verbreitet und beide sound- und funktionsfähig. PluX22 hat eine übersichtliche Anordnung mit verstärkten Ausgängen und steckt oft in aktuellen Gleichstrommodellen. 21MTC findet sich weiterhin in vielen Fahrzeugen und kann ebenso viel.

NEM 652 ist bei älteren H0-Modellen relevant. Für einfache Digitalisierungen reicht sie meist, umfangreiche Lichtfunktionen brauchen oft zusätzliche Verdrahtung.

Fazit

Schnittstellen machen Digitalisierung und Decodertausch deutlich einfacher. NEM 651 und NEM 652 stammen aus einer Zeit mit Motorsteuerung und einfachem Fahrlicht. Next18, 21MTC und PluX übertragen deutlich mehr Funktionen.

In Spur N punktet Next18 mit kleiner Bauform und mehreren Funktionsausgängen, Next18S ergänzt die Lautsprecherkontakte. In H0 bieten 21MTC und PluX22 genug Anschlüsse für moderne Licht- und Soundfunktionen. Sie ähneln sich äußerlich, unterscheiden sich aber in Anordnung und Belegung.

Prüfen Sie vor dem Kauf Schnittstellentyp, Abmessungen, Motorstrom und Funktionsausgänge. So stellen Sie sicher, dass der Decoder in die Buchse passt und im Fahrzeug auch vollständig arbeitet.
