Rheintal-Anlage im Bau – Teil 3: Aufbau der Rahmenkonstruktion
Nach einigen Wochen Pause gibt es endlich wieder Neuigkeiten von meiner Spur-N-Rheintal-Anlage. Eigentlich hatte ich geplant, die Anlage bereits zwischen Weihnachten und Neujahr vom Dachboden in den Keller umzuziehen. Doch wie so oft kommt es beim Hausbau oder bei Renovierungen anders als gedacht.
Unerwartete Verzögerung
Während der Vorbereitungen des zukünftigen Modellbahnraums entdeckte ich Feuchtigkeit an einer Außenwand des Kellers. Bevor die neue Anlage dort ihren Platz finden konnte, musste dieses Problem natürlich zunächst genauer untersucht und behoben werden.
Aktuell befindet sich die Wand weiterhin in der Trocknungs- und Beobachtungsphase. Ziel ist es sicherzustellen, dass keine erneute Feuchtigkeit eindringt und der Raum langfristig für den Anlagenbau geeignet ist. Gerade bei einer Modellbahnanlage aus Holz wäre ein feuchter Untergrund auf Dauer keine gute Lösung.
Zum Glück bedeutete diese Verzögerung nicht, dass das Projekt stillstand. Viele Arbeiten lassen sich bereits unabhängig vom späteren Standort vorbereiten.
Startschuss für die Rahmenkonstruktion
Während der Keller vorbereitet wird, konnte ich bereits mit dem Bau der Modulrahmen beginnen. Damit entsteht das Fundament der zukünftigen Rheintal-Anlage.
Die Anlage wird komplett modular aufgebaut. Dadurch bleibt sie transportabel und kann bei Bedarf erweitert oder auch in einzelne Segmente zerlegt werden.

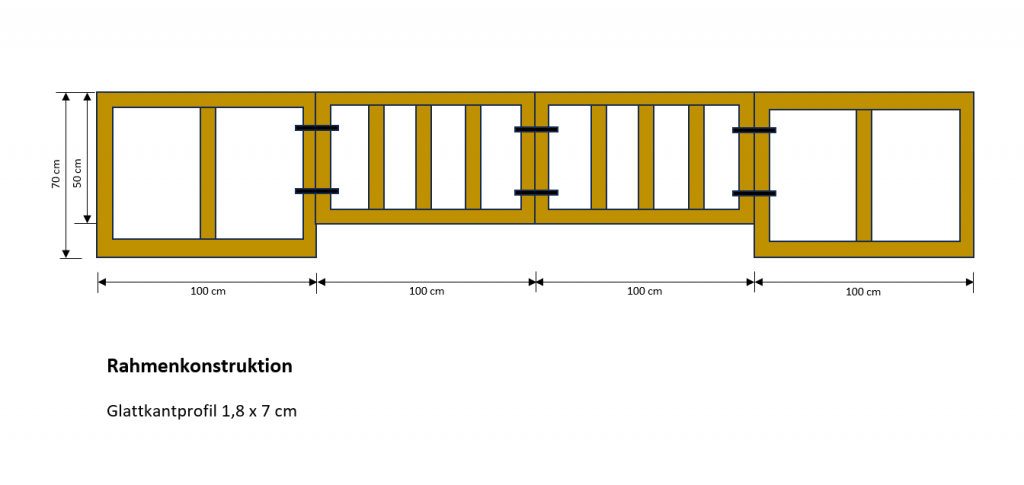

Die geplanten Abmessungen lauten:
- Gesamtlänge: 4 Meter
- Maximale Tiefe: 70 Zentimeter
- Mittlere Module: 50 Zentimeter tief
Die größere Tiefe an den beiden Endmodulen wird benötigt, um die Wendelbereiche mit den Radien R2 und R3 unterzubringen. Die beiden mittleren Module beherbergen später die Paradestrecke sowie den darunterliegenden Schattenbahnhof.
[Foto der kompletten Rahmenkonstruktion einfügen]
Stabiler Modulbau
Beim Bau der einzelnen Module lege ich besonderen Wert auf Stabilität und eine saubere Verarbeitung.

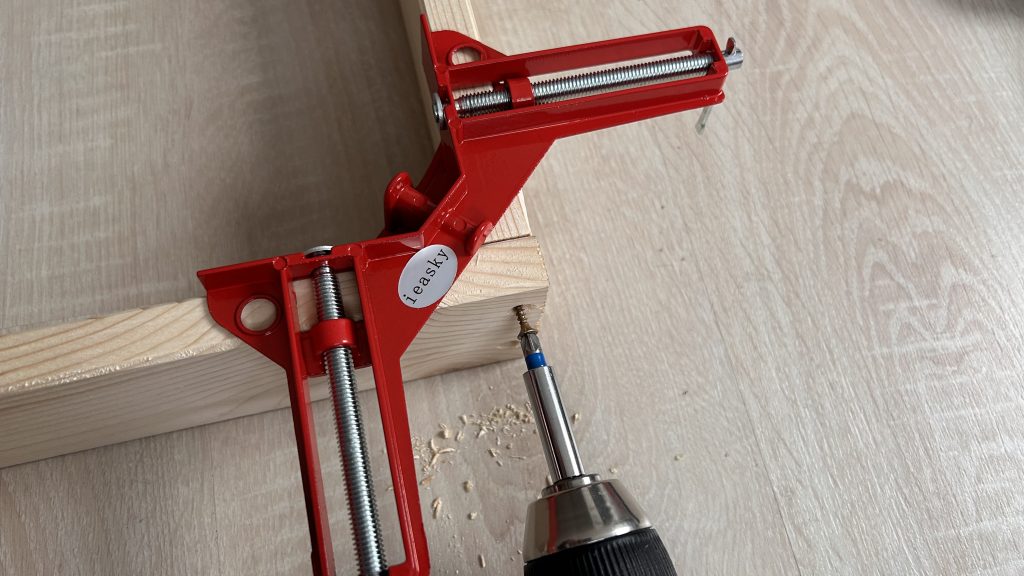

Die Seitenwände werden zunächst mit 90-Grad-Winkelhaltern exakt ausgerichtet. Anschließend werden sämtliche Bohrungen vorgebohrt und gesenkt, bevor die einzelnen Holzteile dauerhaft miteinander verschraubt werden.
Diese Vorgehensweise verhindert Spannungen im Holz und sorgt dafür, dass die Module auch nach vielen Transporten maßhaltig bleiben.

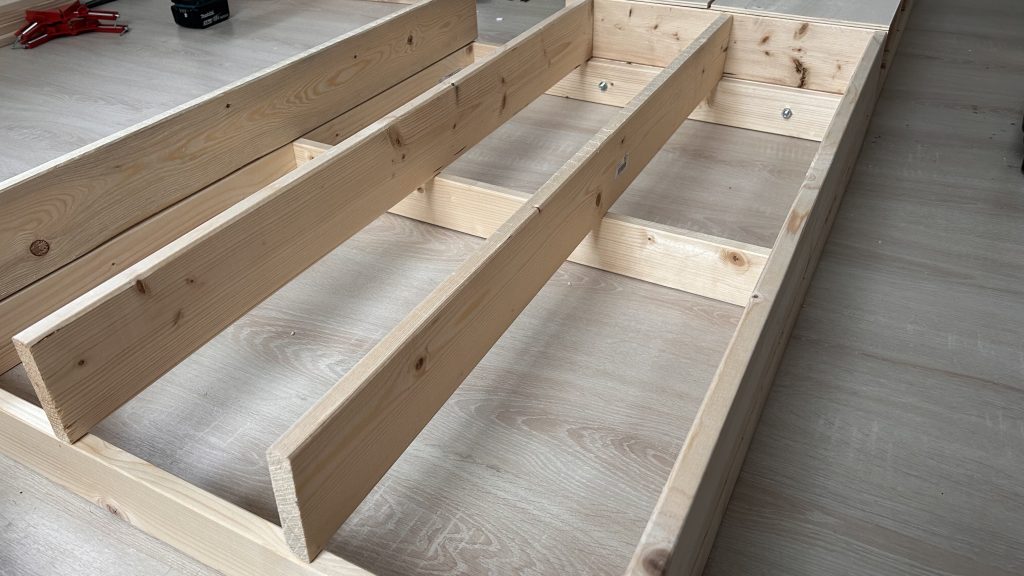

Bereits nach kurzer Zeit entsteht so ein stabiler und verwindungssteifer Grundrahmen.
[Fotos vom Zusammenbau der Module ergänzen]
Spanten sorgen für die richtige Landschaft

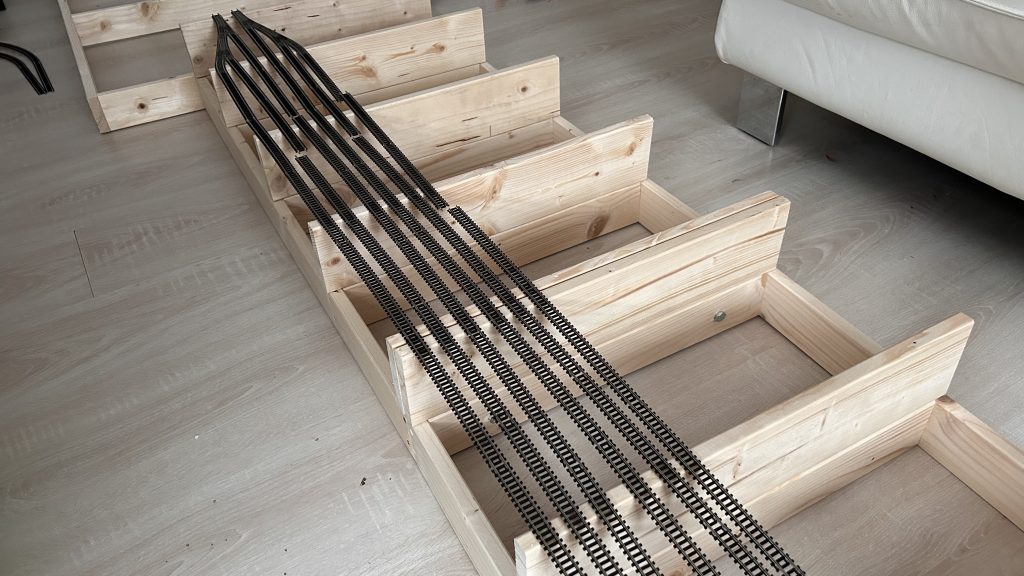

Nachdem die Grundrahmen fertiggestellt waren, begann der Aufbau der Spanten.
Diese bilden das eigentliche Gerüst der späteren Landschaft.
Gleichzeitig übernehmen sie mehrere wichtige Aufgaben:
- Träger der Gleistrassen
- Aufnahme des Schattenbahnhofs
- Grundlage für den Geländeverlauf
- Stabilisierung der gesamten Konstruktion
Durch diese Bauweise lassen sich verschiedene Geländehöhen vergleichsweise einfach realisieren, ohne unnötig viel Material einzusetzen.
Erste Trassen für den Schattenbahnhof

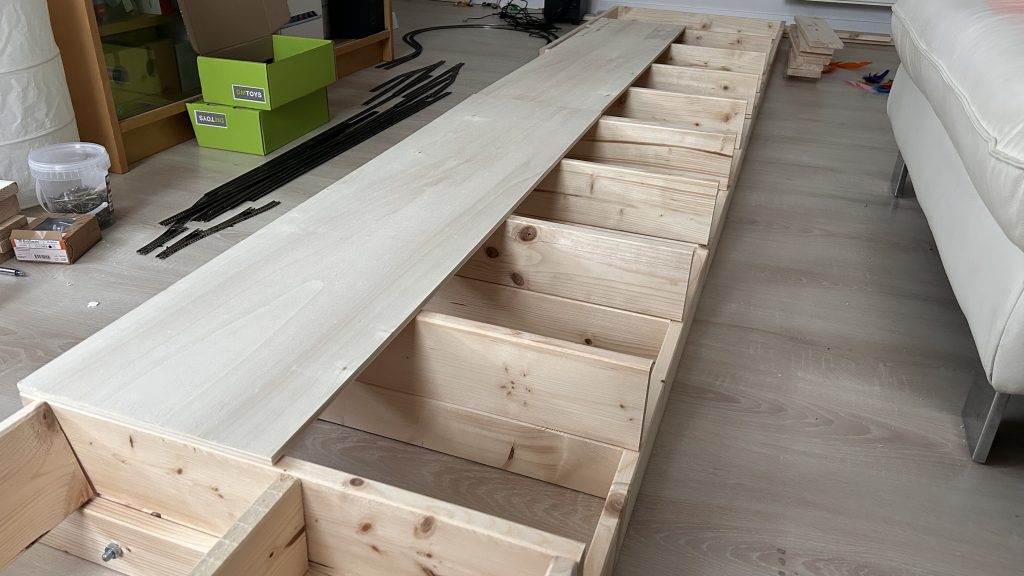

Ein weiterer wichtiger Bauabschnitt war die Vorbereitung der Trassenbretter.
Hierfür kam eine Sperrholzplatte mit folgenden Abmessungen zum Einsatz:
- Länge: 1 Meter
- Tiefe: 25 Zentimeter
- Materialstärke: 8 Millimeter
Diese bildet später die Grundlage für den Schattenbahnhof.
Auf den Trassen werden anschließend Trittschalldämmung sowie das eigentliche Gleismaterial verlegt.
Ein kleiner, aber wichtiger Kniff: Die Spanten werden zunächst nur gesteckt und noch nicht endgültig verleimt. So bleibt genügend Spielraum, um den späteren Geländeverlauf mit der Stichsäge exakt anpassen zu können.
Gerade bei einer Anlage mit mehreren Ebenen erleichtert diese Vorgehensweise spätere Änderungen erheblich.
Warum ich auf Modulbau setze
Immer wieder werde ich gefragt, warum ich meine Anlagen modular aufbaue.
Für mich überwiegen die Vorteile eindeutig:
- einfacher Transport
- leichter Umbau
- Erweiterungen jederzeit möglich
- einzelne Segmente können bequem auf der Werkbank bearbeitet werden
- deutlich einfacher bei einem späteren Umzug
Gerade größere Anlagen profitieren enorm von dieser flexiblen Bauweise.
Der nächste Bauabschnitt
Nachdem die Rahmenkonstruktion nun weitgehend steht, geht es im nächsten Teil an den weiteren Ausbau.
Geplant sind:
- finale Montage der Trassenbretter
- Verschrauben aller Ebenen
- Aufbau des Schattenbahnhofs
- erste Gleisverlegung im verdeckten Bereich
Damit nimmt die Rheintal-Anlage langsam ihre endgültige Form an.
Fazit
Auch wenn der eigentliche Anlagenbau durch die unerwarteten Arbeiten im Keller etwas später begonnen hat als geplant, bin ich mit dem bisherigen Fortschritt sehr zufrieden.
Die Rahmenkonstruktion bildet das stabile Fundament der gesamten Anlage und schafft die Voraussetzung für alle weiteren Bauabschnitte. Gleichzeitig zeigt sich bereits jetzt, wie die verschiedenen Ebenen später miteinander harmonieren werden.
Ich freue mich darauf, euch auch in den kommenden Teilen beim weiteren Aufbau mitzunehmen. Wenn ihr Fragen oder Anregungen habt, schreibt sie gerne in die Kommentare – ich freue mich über jeden Austausch mit euch.
Video zum Bauabschnitt
Im passenden YouTube-Video zeige ich euch den Bau der Modulrahmen, den Aufbau der Spanten sowie die ersten Trassenbretter für den Schattenbahnhof. So könnt ihr den bisherigen Baufortschritt Schritt für Schritt verfolgen.
