Spur N Stromversorgung: Wie oft muss ich Strom ins Gleis einspeisen?

Eine der häufigsten Fragen beim Bau einer Spur-N-Anlage lautet: Wie oft muss ich eigentlich Strom ins Gleis einspeisen? Gerade bei einer neuen Anlage wirkt es zunächst logisch, einfach zwei Kabel an das Gleis anzuschließen und den Rest über die Schienenverbinder zu versorgen. Auf einer kleinen Teststrecke funktioniert das meist problemlos. Sobald die Anlage größer wird, kommen jedoch schnell Kontaktprobleme, Spannungsverluste und schlecht fahrende Lokomotiven hinzu.

Eine feste Regel, nach wie vielen Zentimetern eine neue Einspeisung zwingend erforderlich ist, gibt es nicht. Als praktischer Richtwert hat sich bei Spur N aber bewährt, etwa alle 1 bis 2 Meter eine eigene Einspeisung vorzusehen. Noch wichtiger ist allerdings, wie die Gleise miteinander verbunden sind und wie die Anlage aufgebaut ist.

Warum reicht eine einzige Einspeisung oft nicht aus?

Das eigentliche Problem sind häufig gar nicht die Schienen selbst. Die elektrische Verbindung erfolgt bei vielen Gleissystemen über die kleinen Schienenverbinder zwischen zwei Gleisstücken. Bei einer frisch aufgebauten Anlage funktioniert das meistens sehr gut. Mit der Zeit können diese Verbindungen jedoch schlechter werden.

• Schienenverbinder können sich leicht lockern.
• Oxidation und Verschmutzungen erhöhen den Übergangswiderstand.
• Beim Einschottern kann Kleber in die Verbindungen gelangen.
• Temperaturschwankungen können minimale Bewegungen im Gleis verursachen.
• Bei häufig getrennten Gleisen verlieren Verbinder mit der Zeit ihre Spannung.

Das Ergebnis merkt man häufig zuerst an weit entfernten Stellen der Anlage. Eine Lok fährt langsamer, Licht flackert oder ein Digitaldecoder reagiert nicht mehr zuverlässig. Besonders bei langsamer Fahrt fallen solche Probleme schnell auf.

Wie oft sollte man bei Spur N einspeisen?

Für eine normale Spur-N-Anlage würde ich eine Einspeisung ungefähr alle 1 bis 2 Meter Gleislänge einplanen. Bei fest aufgebauten Anlagen kann man ruhig etwas großzügiger sein und zusätzliche Einspeisungen vorsehen. Zwei weitere Kabel kosten beim Bau kaum Aufwand. Später unter einer fertig gestalteten Anlage nachträglich Kabel an die Schienen zu löten, ist deutlich unangenehmer.

Bei langen Strecken würde ich deshalb eher Richtung 1 Meter gehen. Bei kurzen Bahnhofsgleisen oder kleinen Anlagen können auch größere Abstände problemlos funktionieren.

Jedes Bahnhofsgleis separat versorgen

Gerade im Bahnhof sollte man mit Einspeisungen nicht sparen. Jedes längere Bahnhofsgleis sollte mindestens eine eigene Stromzuführung bekommen. Bei sehr langen Gleisen sind zwei Einspeisungen sinnvoll, beispielsweise jeweils in der Nähe der beiden Gleisenden.

Das gilt auch für Abstellgleise. Nur weil dort normalerweise wenig gefahren wird, sollte man die Stromversorgung nicht ausschließlich über mehrere Weichen und Schienenverbinder führen.

Weichenbereiche zusätzlich einspeisen

Weichenstraßen bestehen häufig aus vielen kurzen Gleisstücken und entsprechend vielen elektrischen Übergängen. Genau hier können zusätzliche Einspeisungen sinnvoll sein. Ich würde größere Weichenbereiche möglichst von beiden Seiten mit Fahrstrom versorgen.

Bei Weichen mit polarisiertem Herzstück muss zusätzlich darauf geachtet werden, wie die Herzstückpolarisation aufgebaut ist. Eine zusätzliche Einspeisung darf dabei natürlich keinen Kurzschluss zwischen den beiden Schienen verursachen.

Nicht jede Einspeisung direkt zur Digitalzentrale führen

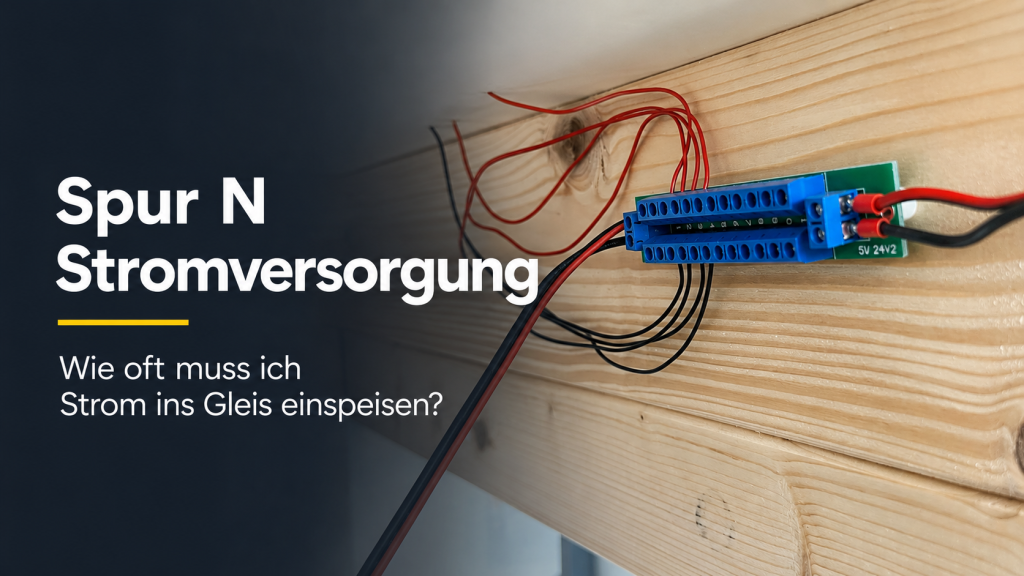

Bei größeren Anlagen sollte unter der Anlage eine kräftige Hauptleitung für den Fahrstrom verlegt werden. Häufig wird diese als Ringleitung oder Fahrstrombus bezeichnet. Von dieser Leitung gehen dann kurze Kabel zu den einzelnen Gleiseinspeisungen.

Damit müssen nicht zwanzig einzelne Kabel bis zur Digitalzentrale geführt werden. Stattdessen läuft beispielsweise unter der Anlage eine zweipolige Leitung entlang der Strecke. Von dort werden die einzelnen Gleisabschnitte mit kurzen Stichleitungen angeschlossen.

Welcher Kabelquerschnitt ist sinnvoll?

Bei den kurzen Leitungen vom Fahrstrombus zum Gleis reichen meist relativ dünne Kabel. Für die Hauptleitung unter der Anlage sollte der Querschnitt dagegen größer gewählt werden.

• Hauptleitung: etwa 1,0 bis 1,5 mm²
• Leitung zum Gleis: etwa 0,14 bis 0,5 mm²

Bei kleinen Anlagen kann auch eine Hauptleitung mit 0,75 mm² ausreichen. Wer eine größere Anlage mit mehreren gleichzeitig fahrenden Zügen, beleuchteten Fahrzeugen und eventuell Boostern plant, sollte bei der Hauptleitung lieber etwas Reserve einbauen.

Gilt das auch bei DCC?

Gerade bei einer digitalen Anlage ist eine zuverlässige Stromversorgung wichtig. Ein DCC-Decoder benötigt nicht nur Energie für den Motor. Er muss gleichzeitig das digitale Signal aus dem Gleis sauber auswerten können. Schlechte Kontakte können sich deshalb durch kurze Aussetzer, flackerndes Licht oder plötzlich stehenbleibende Fahrzeuge bemerkbar machen.

Bei einer DCC-Anlage würde ich deshalb eher mehr Einspeisungen setzen als zu wenige. Die Kosten dafür sind gering und die Leitungen lassen sich während des Anlagenbaus sehr einfach verlegen.

Blockabschnitte separat einspeisen

Wer später eine Rückmeldung oder automatische Blocksteuerung verwenden möchte, sollte die Stromversorgung direkt darauf vorbereiten. Jeder überwachte Blockabschnitt bekommt dabei seine eigene Einspeisung über den entsprechenden Rückmeldedecoder.

Es ist deshalb sinnvoll, schon beim Gleisbau zu überlegen, wo später Blöcke entstehen sollen. Nachträglich Trennstellen einzubauen und Leitungen unter bereits gestalteten Landschaften zu verlegen, macht erheblich mehr Arbeit.

Schienenverbinder nicht als dauerhafte Stromleitung einplanen

Ich betrachte Schienenverbinder beim Anlagenbau hauptsächlich als mechanische Verbindung. Wenn sie zusätzlich Strom übertragen, ist das natürlich hilfreich. Die zuverlässige Versorgung der Anlage sollte davon aber möglichst unabhängig sein.

Das bedeutet nicht, dass jedes einzelne Gleisstück zwei Kabel benötigt. Mit einer Einspeisung ungefähr alle 1 bis 2 Meter und zusätzlichen Anschlüssen an wichtigen Stellen entsteht bereits eine sehr robuste Stromversorgung.

Wo zusätzliche Einspeisungen sinnvoll sind

• lange Paradestrecken
• Bahnhofsgleise
• Abstellgleise
• größere Weichenstraßen
• Schattenbahnhöfe
• Strecken hinter vielen Schienenverbindern
• schwer zugängliche Bereiche der Anlage
• Übergänge zwischen verschiedenen Gleismodulen

Besonders im Schattenbahnhof würde ich lieber eine Einspeisung mehr vorsehen. Dort soll der Betrieb später möglichst zuverlässig funktionieren, gleichzeitig kommt man nach Fertigstellung der darüberliegenden Ebene oft nur noch schlecht an die Gleise heran.

Meine Empfehlung für eine neue Spur-N-Anlage

Wenn ich heute eine Spur-N-Anlage neu verkabele, würde ich unter der Strecke eine ausreichend dimensionierte Fahrstromleitung verlegen und ungefähr alle 1 bis 1,5 Meter eine Einspeisung zum Gleis setzen. Bahnhofsgleise, Schattenbahnhof und größere Weichenbereiche bekommen zusätzliche Anschlüsse.

Damit ist man für den späteren Betrieb gut aufgestellt. Der Aufwand beim Bau bleibt überschaubar und mögliche Kontaktprobleme an einzelnen Schienenverbindern wirken sich deutlich weniger auf die gesamte Strecke aus.

Fazit

Für Spur N ist eine Einspeisung etwa alle 1 bis 2 Meter ein guter Ausgangspunkt. Bei einer fest aufgebauten Anlage würde ich eher etwas häufiger einspeisen. Besonders Bahnhofsgleise, Schattenbahnhof, Weichenbereiche und lange Strecken sollten zuverlässig versorgt werden.

Zusätzliche Einspeisungen sind beim Bau schnell erledigt. Wenn später die Landschaft fertig ist und ausgerechnet im hintersten Anlageneck die Lok wegen einer schlechten Verbindung stehen bleibt, wird aus den paar eingesparten Kabeln schnell unnötige Fehlersuche.
