Spur-N | Rheintalbahn | Teil 5 – Gleisplan-Update, Servos, Weichen und Impressionen
Nach einer etwas längeren Pause geht es endlich mit dem Bau meiner Spur-N-Rheintalanlage weiter. Seit dem letzten Bauabschnitt sind rund vier Monate vergangen. In dieser Zeit hat sich auf der Anlage einiges verändert – sowohl beim Gleisplan als auch bei der technischen Umsetzung.
Im fünften Teil der Bauberichtsserie zeige ich die wichtigsten Neuerungen und erkläre, warum ich einige Entscheidungen gegenüber der ursprünglichen Planung geändert habe.

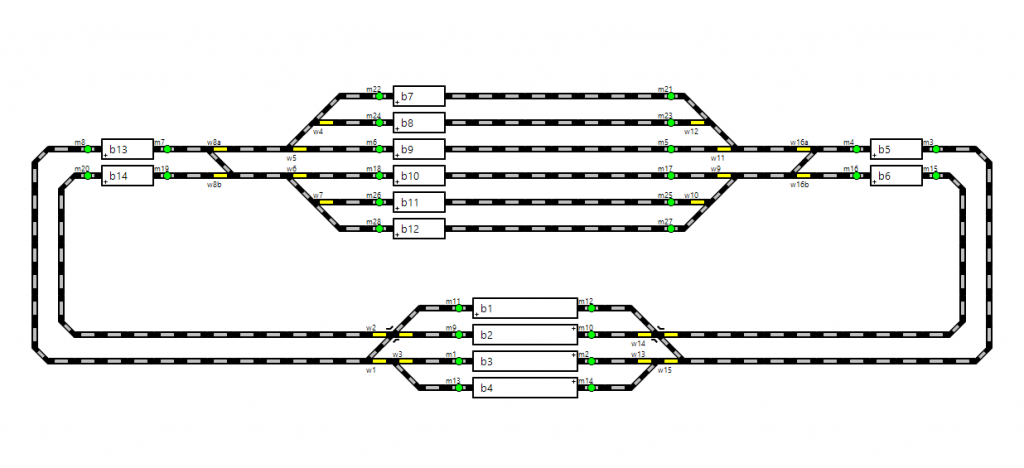

Der Gleisplan wird erweitert
Ursprünglich war im sichtbaren Bereich der Anlage lediglich eine zweigleisige Paradestrecke vorgesehen. Nach mehreren Testfahrten wurde jedoch schnell klar, dass zwar lange Züge eindrucksvoll vorbeifahren, der eigentliche Fahrbetrieb aber wenig Abwechslung bietet.
Deshalb entstand die Idee, den rechten Anlagenteil um einen kleinen Bahnhof zu erweitern. Dieser verfügt über zwei durchgehende Hauptgleise sowie zwei Ausweichgleise mit Bahnsteigen und einem Bahnhofsgebäude.
Dadurch ergeben sich deutlich mehr Möglichkeiten für einen abwechslungsreichen Zugbetrieb. Personenzüge können im Bahnhof halten, Überholungen werden möglich und auch Kreuzungen lassen sich wesentlich realistischer darstellen.
Neues Modul für den Bahnhof

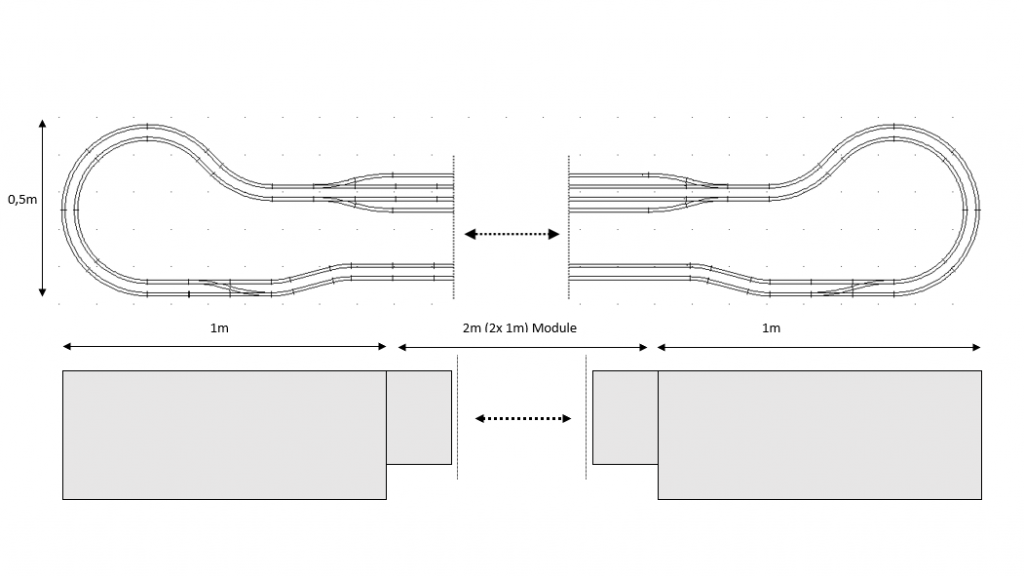

Für den Bahnhof entstand ein komplett neues Anlagenmodul mit einer Länge von 1,20 Metern. Der Aufbau orientiert sich an den bereits vorhandenen Segmenten der Rheintalanlage.
Wie bei allen Modulen besteht die Konstruktion aus einem stabilen Spantenrahmen mit einer unteren Ebene für Kabel und Elektronik sowie einer oberen Ebene für Trassenbrett und Gleisbett. Als Gleisdämmung kommt erneut 3 mm Gummikork zum Einsatz.
Durch den modularen Aufbau lässt sich die Anlage später einfacher transportieren oder erweitern.
Servoantriebe statt klassische Weichenantriebe

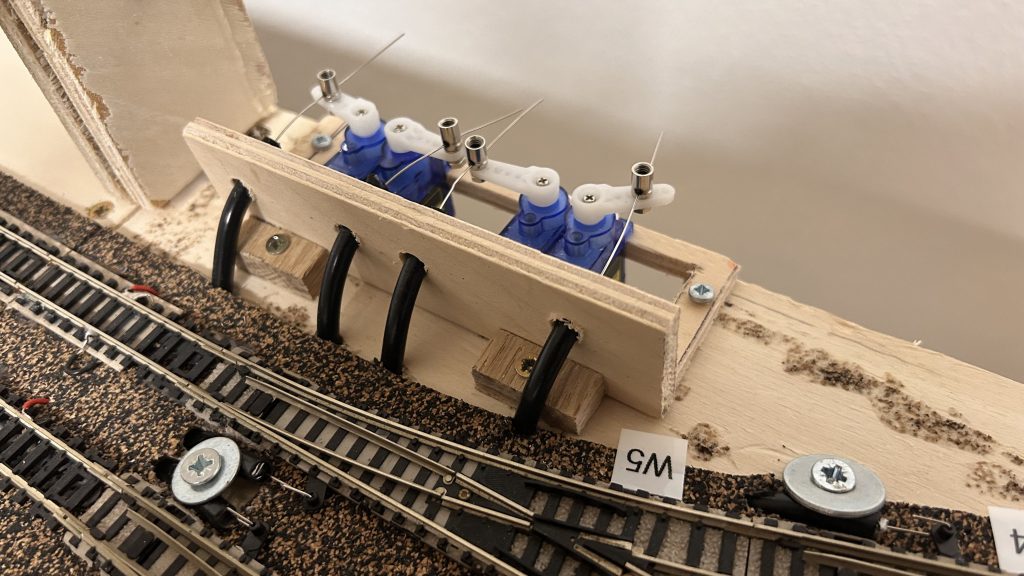

Alle Weichen der Rheintalanlage werden über Servoantriebe gestellt. Besonders im Bereich des Schattenbahnhofs kommen dabei Bowdenzüge zum Einsatz.
Der große Vorteil dieser Lösung besteht darin, dass sich die Servos nicht direkt unter der jeweiligen Weiche befinden müssen. Stattdessen können sie an gut zugänglichen Stellen montiert werden. Wartungsarbeiten oder spätere Einstellungen sind dadurch wesentlich komfortabler möglich.
Als Stellmaterial verwende ich einen Bowdenzugdraht mit einem Durchmesser von 0,2 mm, der zuverlässig und spielfrei arbeitet.
Dezentrale Decoder sorgen für kurze Leitungswege

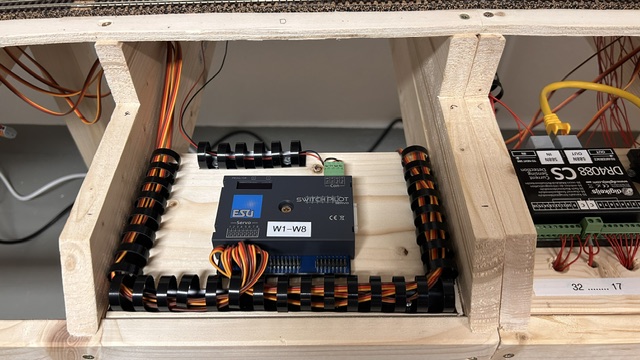

Auch bei der Elektronik verfolge ich ein dezentrales Konzept. Statt alle Decoder an einer zentralen Stelle unterzubringen, werden sie möglichst nah an den jeweiligen Weichen oder Rückmeldeabschnitten montiert.
Dadurch entstehen deutlich kürzere Kabelwege und die Verdrahtung bleibt übersichtlich.
Ein weiterer Vorteil ist die Wartungsfreundlichkeit: Sämtliche Decoder befinden sich unter später abnehmbaren Anlagenteilen wie Straßen oder dem Bahnhofsgelände. Dadurch können Einstellungen jederzeit vorgenommen werden, ohne unter die Anlage kriechen zu müssen.
Digitale Steuerung mit Rückmeldemodulen

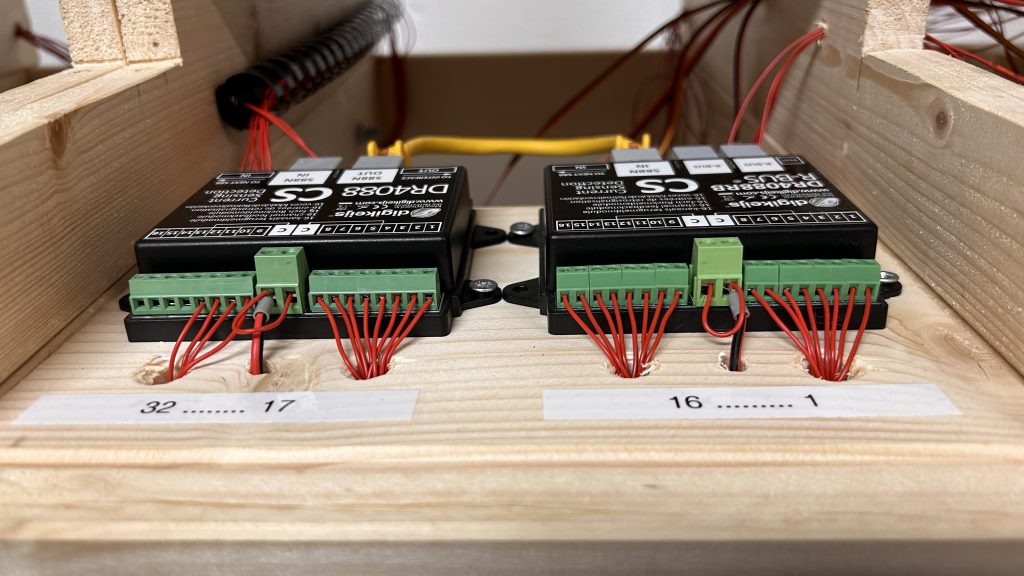

Neben den Weichendecodern werden auch die Rückmeldemodule dezentral eingebaut. Diese bilden später die Grundlage für einen vollständig digitalen und automatisierten Fahrbetrieb.
Durch die Aufteilung der Anlage in einzelne Blockabschnitte lassen sich Zugpositionen exakt erfassen und zukünftige Automatikfunktionen problemlos realisieren.

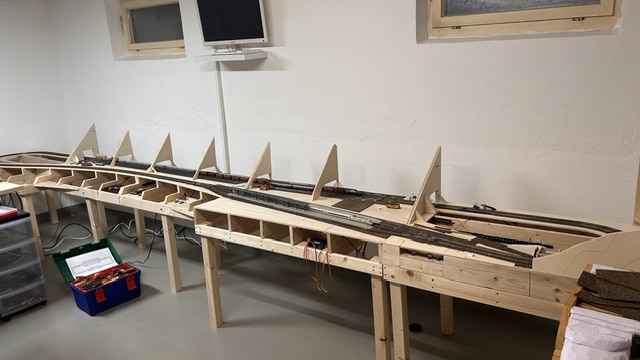

Eindruck vom aktuellen Baufortschritt
Mit dem neuen Bahnhof gewinnt die Rheintalanlage deutlich an Betriebsmöglichkeiten. Während die Paradestrecke weiterhin lange Güterzüge und Schnellzüge eindrucksvoll präsentiert, entsteht gleichzeitig ein abwechslungsreicher Bahnhofsbetrieb mit Kreuzungen, Überholungen und Zughalten.
Auch technisch macht die Anlage einen großen Schritt nach vorne. Die Kombination aus Servoantrieben, dezentralen Decodern und einer durchdachten Verkabelung schafft eine solide Grundlage für viele Jahre zuverlässigen Digitalbetrieb.
Der aktuelle Baufortschritt zeigt bereits sehr gut, wie sich die Anlage in den kommenden Bauabschnitten weiterentwickeln wird.
Fazit
Mit dem fünften Bauabschnitt entwickelt sich die Rheintalanlage von einer reinen Paradestrecke zu einer deutlich abwechslungsreicheren Modellbahnanlage. Der neue Bahnhof sorgt für realistischere Betriebsabläufe, während das dezentrale Elektronik- und Servokonzept die Wartung erheblich erleichtert.
In den nächsten Bauabschnitten stehen die weitere Ausgestaltung des Bahnhofs, die Landschaftsgestaltung sowie die Inbetriebnahme der digitalen Steuerung im Mittelpunkt.
